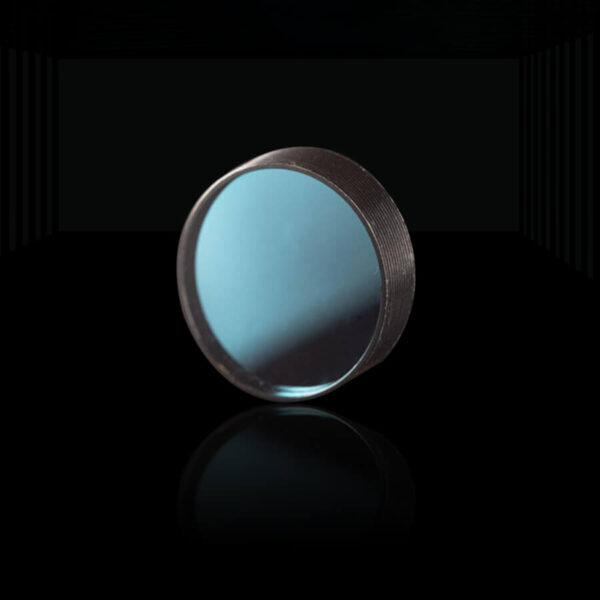

Optical Notch Filters-光学陷波滤光片
光学陷波滤光片是一种特殊的光学元件,能够阻挡或反射特定波长的光,同时允许其他波长的光通过。
优点:波长选择性 高透射率 定制性强
应用领域:用于分离和观察特定波长的荧光信号 用于激光系统中,滤除杂散光,提高激光的纯净度和稳定性,滤除干扰光,提高探测精度。
光学陷波滤光片是一种特殊的光学元件,能够阻挡或反射特定波长的光,同时允许其他波长的光通过。
详细描述:
光学陷波滤光片利用光学薄膜技术,在特定的波长范围内创建高反射或高吸收区域,从而实现对该波长光线的有效阻挡。这种滤光片设计精确,能够针对性地控制通过和阻挡的光线波长,是光学系统中不可或缺的一部分。通过精确控制薄膜的层数、材料和厚度,可以定制出具有特定陷波波长和宽度的滤光片。
优点:
波长选择性:能够精确控制阻挡或反射特定波长的光,实现对光线的精细调控。
高透射率:在非陷波波长范围内,光线能够以高透射率通过滤光片,减少光能损失。
定制性强:可以根据具体需求定制陷波波长、宽度和阻挡程度,灵活满足各种应用场景。
应用领域:
荧光显微镜:在生物医学研究中,用于分离和观察特定波长的荧光信号。
激光技术:用于激光系统中,滤除杂散光,提高激光的纯净度和稳定性。
光学仪器:在光谱仪、分光仪等光学仪器中,用于分离和分析不同波长的光线。
遥感探测:在大气、水质等环境遥感监测中,用于滤除干扰光,提高探测精度。
基本参数表格:
参数名称 | 描述 | 示例或取值范围 |
---|---|---|
中心波长 | 滤光片阻带中心的波长。 | 根据需求定制,例如:532nm、635nm等 |
带宽 | 阻带的波长范围。 | 例如:±10nm, ±20nm等 |
透光率 | 在通带范围内的光线透过率。 | 通常大于80%,例如:90% |
阻带深度 | 在阻带范围内的光密度。 | 例如:OD>6,即光密度大于6 |
损伤阈值 | 滤光片能够承受的最大光强而不受损伤。 | 例如:1J/cm² (532nm, 10ns, 10Hz) |
尺寸 | 滤光片的物理尺寸。 | 例如:Φ25.4mm |
材质 | 滤光片制造所使用的材料。 | 例如:熔融石英、玻璃等 |
