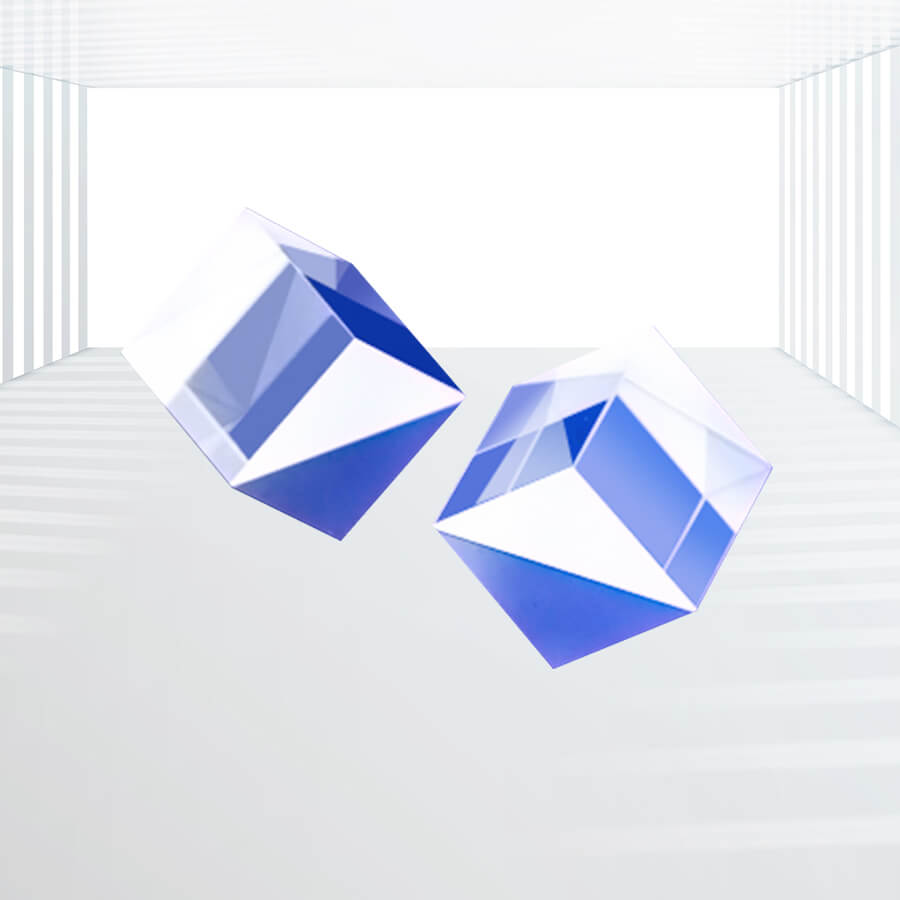

Right Angle Prisms (custom)-直角棱镜（定制）

结构特点

基本结构：直角棱镜通常由透明材料制成，如N-BK7或UV熔融石英（UV Fused Silica）。它具有两个相互垂直的反射面，一个面为45°，另一个面为90°，形成一个直角结构。

尺寸与公差：直角棱镜的尺寸公差通常控制在±0.1mm以内，以确保其在光学系统中的精确安装和定位。表面质量：表面质量通常达到40/20 S/D标准，保证光线的均匀反射和传输。

光学性能

全反射特性：直角棱镜利用临界角特性，高效地内部全反射入射光。这使得光线在通过棱镜时几乎无损失地偏转90°。成像效果：根据棱镜的方位不同，直角棱镜可以实现不同的成像效果。例如，当棱镜以一定角度安装时，可以使得成像左右一致而上下颠倒，或者左右不一而上下一致。角度公差：角度公差通常控制在±3弧分（arc minutes）以内，以确保光线的精确偏转。

附加特性

镀膜：直角棱镜可以根据需要进行镀膜处理，如增透膜、反射膜等，以满足不同应用的需求。清洁与维护：直角棱镜需要定期清洁和保养，以保持其光学性能和稳定性。清洁时应使用专用清洁剂，避免使用粗糙的工具划伤表面。

定制服务

材料选择：根据客户需求，可以选择不同的材料制作直角棱镜，如N-BK7、UV熔融石英等。尺寸定制：可以根据客户的具体需求定制直角棱镜的尺寸和形状，以满足不同光学系统的要求。表面处理：可以根据客户需求进行表面处理，如抛光、磨边等，以提高直角棱镜的外观质量和耐用性。

主要优点

结构稳定与高精度：

直角棱镜的设计具有较大的接触面积和典型的45°、90°角度，使其在安装和固定时更为稳定和准确。角度公差控制在±3 arc minutes（弧分）以内，确保了光线转折的精确性。

高效的全反射性能：

利用临界角特性，直角棱镜能够高效地实现光线的内部全反射，保证光能在转折过程中的高效率和低损耗。

多样的成像效果：

根据棱镜的方位和安装方式，直角棱镜可以实现不同的成像效果，如左右一致而上下颠倒，或左右不一而上下一致，为光学系统提供了灵活的设计选择。

易于定制：

直角棱镜可以根据具体需求进行定制，包括材料选择（如N-BK7、UV熔融石英等）、尺寸和形状的调整，以及表面处理等，以满足不同光学系统的特定要求。

良好的表面质量：

表面质量达到40/20 S/D标准，保证了光线的均匀反射和传输，进一步提高了直角棱镜的光学性能。

镀膜选项：

直角棱镜可以根据需要进行镀膜处理，如增透膜、反射膜等，以满足不同应用的需求，进一步提高其光学性能和应用范围。

应用领域

光学仪器：

直角棱镜是望远镜、显微镜等光学仪器中不可或缺的元件。其精确的90°转折能力使得光路设计更为灵活，提高了观测的便捷性和准确性。特别是在一些需要紧凑设计的仪器中，直角棱镜能够有效地节省空间。文章提到，直角棱镜通过内部全反射高效地转折光路，使得成像更为清晰和稳定。

激光技术：

在激光切割、焊接、打印等应用中，直角棱镜用于控制激光束的方向和角度。通过调整直角棱镜的位置和角度，可以精确地控制激光束的路径，实现高精度的加工。直角棱镜的高光学性能和稳定性确保了激光束在传输过程中的低损耗和高效率。

科研实验：

在光谱分析、干涉实验等科研领域，直角棱镜被广泛应用于光路的搭建和调整。其精确的转折角度和高质量的光学表面使得实验结果更为准确和可靠。直角棱镜的多种材料和镀膜选项为科研实验提供了更多的选择和灵活性。

工业检测与测量：

直角棱镜在工业检测与测量中发挥着重要作用。例如，在机器视觉系统中，直角棱镜可以改变光线的方向，使得相机能够捕捉到难以直接观测的区域。在光学测量仪器中，直角棱镜用于实现精确的角度测量和位置定位。

其他领域：

直角棱镜还广泛应用于摄影、摄像、安防监控等领域。其独特的转折能力使得摄影和摄像设备能够捕捉到更广阔的场景和更独特的视角。在安防监控中，直角棱镜可以安装在墙角或隐蔽位置，实现无死角的监控覆盖。

基本参数

参数	描述/规格
材料	UVFS, N-BK7, N-SF11, CaF2, Ge, ZnSe 等
尺寸公差	±0.2mm
表面质量	40/20, 20/10 S/D
清晰孔径	>90%
平整度	<λ/4, λ/8, λ/10@632.8nm
金字塔误差	<3 arc minutes
90°角度公差	±2 arcmin 或 ±5 arcsec
倒角	保护性 <0.5mm x 45°
镀膜	无或定制
