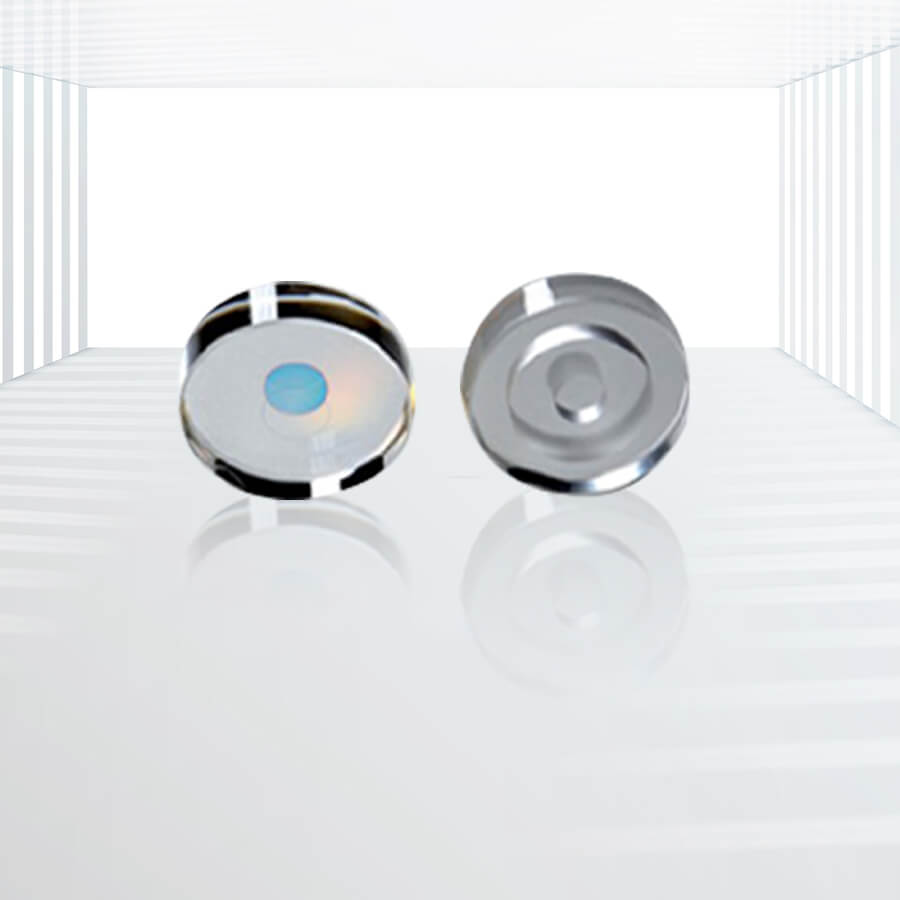

Mirrors for Ring Laser Gyros-环形激光陀螺反射镜

定义与功能

环形激光陀螺反射镜是激光陀螺系统中用于反射激光光束的元件，通常用于构成闭合的光路系统。它通过精确控制激光光束的反射路径，确保光束在光路中循环传播，从而实现对旋转角速度的高精度测量。

设计与结构

环形激光陀螺反射镜通常采用高精度的光学材料制成，如石英等。其设计结构通常包括一个或多个反射面，这些反射面按照特定的角度和位置布置，以形成闭合的光路。为了减小光路中的能量损失和提高测量精度，反射镜的表面通常需要经过超抛光处理，以达到极高的光洁度和平整度。

工作原理

环形激光陀螺反射镜的工作原理基于激光陀螺的工作原理。在激光陀螺系统中，激光发生器产生的激光光束被分为两束，分别沿顺时针和逆时针方向在闭合光路中传播。当系统发生旋转时，由于萨格纳克效应（Sagnac Effect），两束激光光束在光路中的传播速度会产生差异，导致它们在反射镜处相遇时产生干涉。通过检测干涉条纹的变化，就可以精确测量出系统的旋转角速度。

性能特点

高精度：环形激光陀螺反射镜具有极高的反射精度和稳定性，能够确保激光光束在光路中准确传播，从而提高激光陀螺的测量精度。

高可靠性：反射镜采用高品质的光学材料制成，具有良好的机械性能和热稳定性，能够在各种恶劣环境下保持稳定的性能。

长寿命：由于反射镜表面经过超抛光处理，具有极高的光洁度和平整度，因此能够减少光路中的能量损失和磨损，延长激光陀螺的使用寿命。

主要优点

高精度：

反射镜表面经过超抛光处理，提供了极高的光洁度和平整度，例如表面粗糙度可以达到≤0.2nm，这确保了激光光束在反射过程中能够保持高度的方向性和稳定性。高精度的反射表面使得激光光束在环形光路中传播时，能量损失小，干涉条纹清晰，从而提高了激光陀螺的测量精度。

高可靠性：

反射镜通常采用高品质的光学材料，如石英等，具有良好的机械性能和热稳定性，能够在极端环境下保持稳定的性能。反射镜的设计和制造过程中严格控制了误差和变形，确保了在长期使用中仍能保持高精度。

长寿命：

由于反射镜表面经过超抛光处理，具有极高的光洁度，减少了光路中的能量损失和磨损，从而延长了激光陀螺的使用寿命。高品质的光学材料和精密的制造工艺也保证了反射镜的长期使用稳定性。

支持高精度测量：

环形激光陀螺反射镜是实现激光陀螺高精度测量的基础。通过精确控制激光光束在光路中的传播路径和干涉过程，可以实现对旋转角速度的高精度测量。反射镜的性能直接影响到激光陀螺的测量精度和稳定性，因此，高性能的反射镜对于激光陀螺的性能至关重要。

良好的光学性能：

反射镜的设计考虑了光学性能的优化，如减少背向散射、提高反射率等，这有助于提高激光陀螺的灵敏度和响应速度。反射镜的光学性能也直接影响到激光陀螺的光学噪声和干扰抑制能力，因此，高性能的反射镜对于提高激光陀螺的光学性能也具有重要意义。

应用领域

军用领域：

军机：环形激光陀螺反射镜为军机提供了高精度的惯性导航系统，确保飞机在各种复杂环境和条件下的精确导航和定位。

导弹：在导弹系统中，环形激光陀螺反射镜的精确测量能力对于导弹的精确制导至关重要，是实现导弹高精度打击的关键。

商用领域：

民航飞机：在民航飞机中，环形激光陀螺反射镜用于飞机的惯性导航系统，提高飞行安全性和舒适性。

远洋船舶：环形激光陀螺反射镜为远洋船舶提供了精确的导航和定位服务，确保船舶在海洋中的安全航行。

空间探索：

空间飞行器：在卫星、火箭等空间飞行器中，环形激光陀螺反射镜是实现高精度姿态控制和导航的重要设备。

深空探测：在火星探测、月球探测等深空探测任务中，环形激光陀螺反射镜为探测器提供了精确的导航和定位支持。

其他领域：

轨道交通：环形激光陀螺反射镜也应用于轨道交通领域，如高铁、地铁等，为列车提供精确的导航和定位服务。

科研实验：在科研实验中，环形激光陀螺反射镜也发挥着重要作用，如用于测量地球自转、研究地球动力学等。

基本参数

参数名称	描述/单位	典型值
反射镜材料	反射镜所使用的材料	熔融石英、超硬玻璃等
反射率	反射镜对激光波长的反射效率	≥99.9%
透射率	反射镜对激光波长的透射效率	≤0.1%
曲面半径	反射镜曲面的曲率半径	根据设计而定，如50mm、100mm等
厚度	反射镜的厚度	根据设计而定，如几毫米到几厘米
直径	反射镜的直径	根据设计而定，如20mm、50mm等
表面粗糙度	反射镜表面的平整度	亚纳米级
平行度	反射镜表面的平行度	根据设计而定，如λ/10, λ/20等
镀膜层数	反射镜表面的镀膜层数	根据设计而定，多层镀膜以提高反射率和减少损耗
工作波长	反射镜设计的工作波长	根据激光源而定，如632.8nm、1064nm等
环境适应性	反射镜在不同环境条件下的稳定性	高温、低温、振动等环境下的适应性
